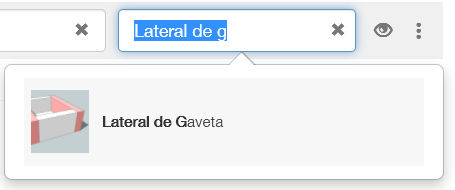

São as laterais do corpo da gaveta. Para atribuir a função, crie uma peça nova e digite "lateral de gaveta" no campo de Função de peça:

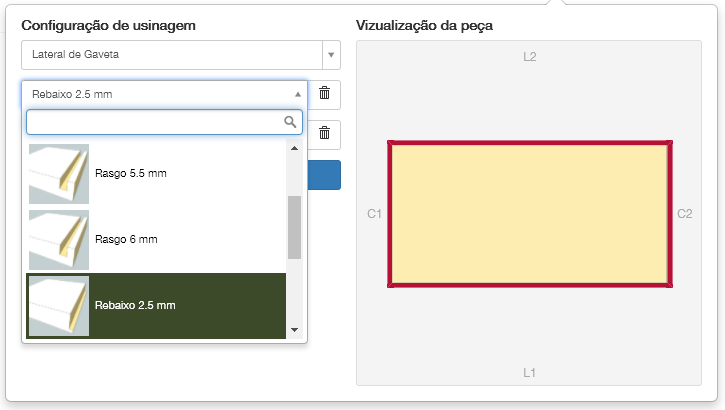

Em seguida, escolha qual tipo de fundo deseja utilizar na peça. Você pode escolher entre rasgo ou rebaixo:

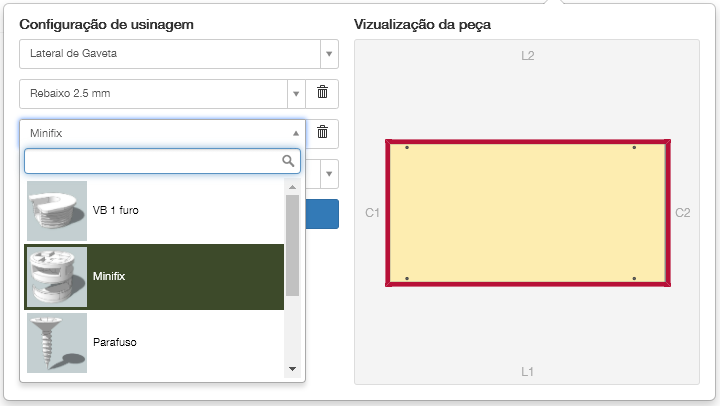

Escolha qual sistema de fixação será utilizado na peça, você poderá escolher entre cavilha, parafuso, minifix, VB, etc:
Obs: A disponibilidade destes itens pode variar de central para central.

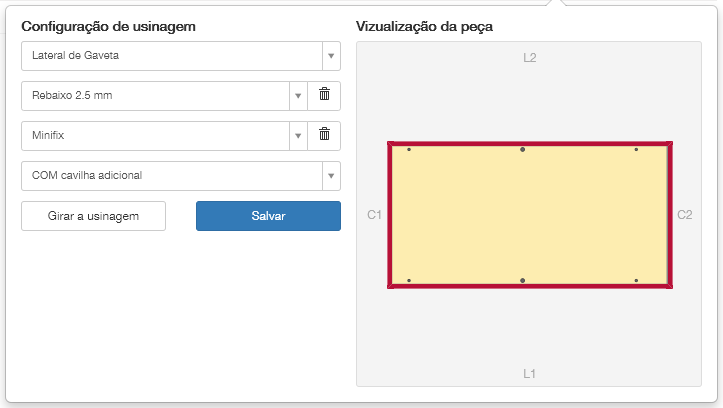

Selecione se deseja ou não utilizar cavilhas adicionais:

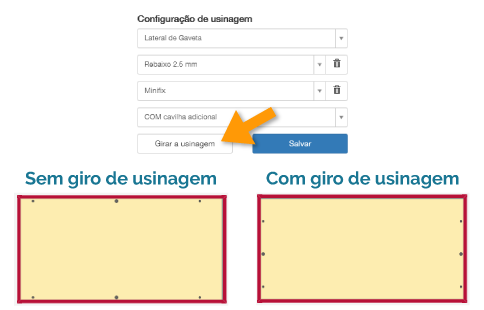

Se desejar, você também poderá girar a usinagem, para que os furos e usinagens fiquem no lado correto da peça, como demonstrado abaixo:

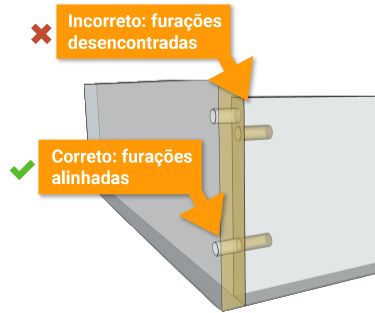

ATENÇÃO: Certifique-se que as laterais e contra frente / contra fundo da gaveta tenham a mesma altura, do contrário a furação não irá funcionar. Veja na imagem abaixo:
Contra-frente e contra-fundo foram feitos em tamanho menor que a lateral da gaveta, portanto o furo superior da contra-frente ficou desencontrado com o da lateral. Em gavetas que tenham a contra-frente menor que a lateral, poderá ser feita apenas a usinagem de fundo, mas não a furação.
A configuração de sua peça está finalizada, para informações sobre como adicionar usinagens e furações às peças, clique aqui.
