Ao criar ou editar um móvel no Cortecloud, o sistema realiza verificações automáticas que ajudam você a evitar erros na produção. Esses alertas podem indicar colisões entre peças e acessórios ou problemas que tornam uma peça inválida para corte ou usinagem.

Neste artigo, você vai entender o que significam esses avisos, como identificá-los e quais são as melhores práticas para evitar erros.

O que são e para que servem as colisões e validações

O Cortecloud conta com dois sistemas de verificação que atuam de forma complementar:

Colisões identificam sobreposições físicas entre peças ou dispositivos, que podem comprometer o encaixe ou a montagem do móvel.

Validações técnicas apontam inconsistências nas medidas ou configurações que tornam uma peça inviável para produção, de acordo com os parâmetros da central de serviço.

Esses alertas aparecem visualmente na interface e também durante a validação manual ou ao gerar a lista de peças. Eles são aliados importantes para garantir que o seu projeto seja seguro, funcional e aprovado pela central.

Colisões: quando peças ou dispositivos se sobrepõem

As colisões acontecem quando dois ou mais componentes ocupam o mesmo espaço no projeto — por exemplo, uma dobradiça batendo em uma prateleira, ou um dispositivo de montagem (como VB) colidindo com a corrediça.

Exemplos comuns de colisão:

  • Dobradiça ultrapassando a linha da prateleira.
  • Dispositivo de montagem atravessando uma corrediça.
  • Prateleira ou divisória posicionada sem recuo.

Como resolver:

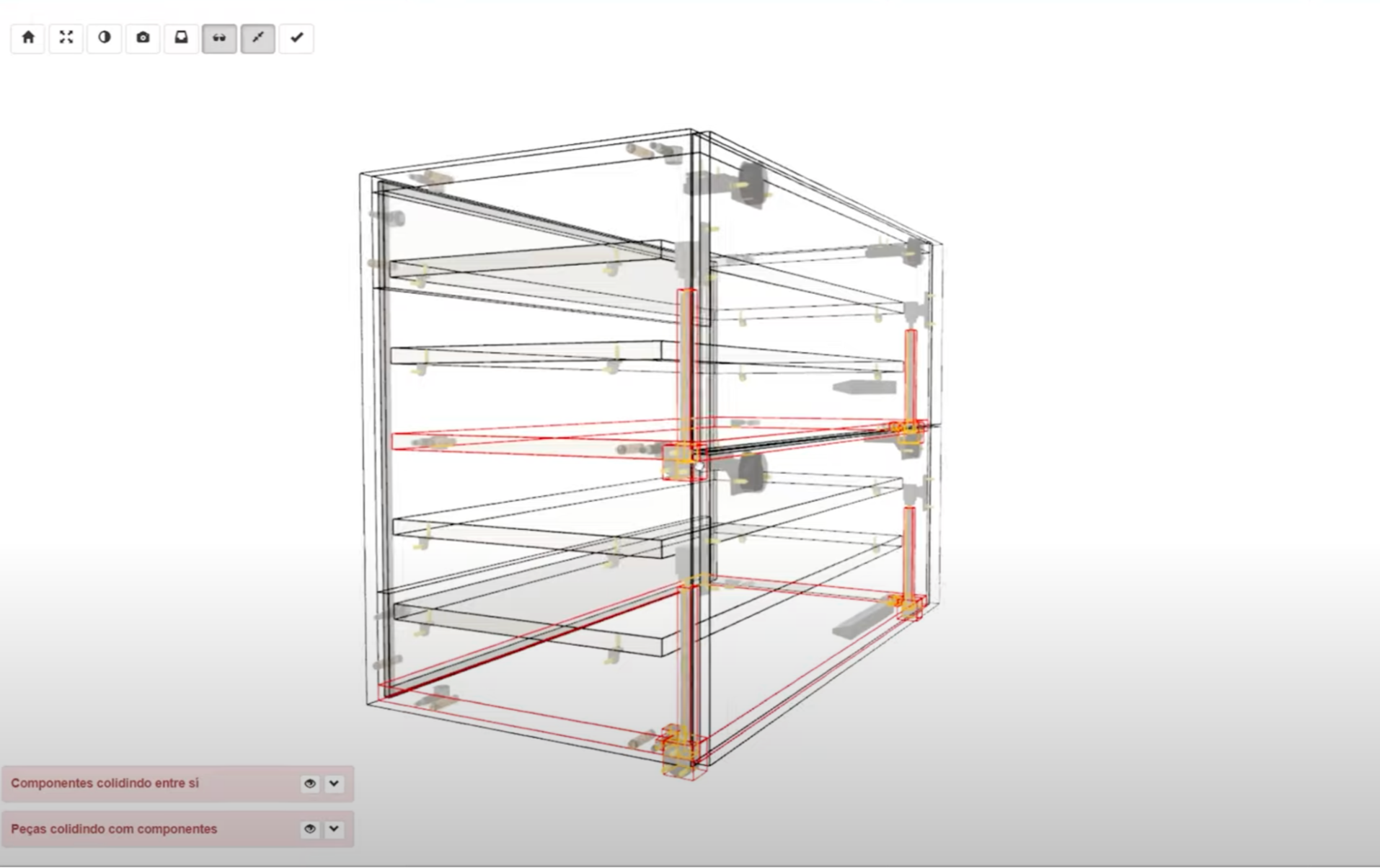

Use o modo de visualização raio-x para ver o interior do módulo e ajustar a posição da peça ou o recuo no painel lateral de edição. No canto superior esquerdo da tela, você também encontra um botão de Validação Automática, que ajuda a antecipar erros antes da geração da lista de peças.

Validações: erros que impedem a produção da peça

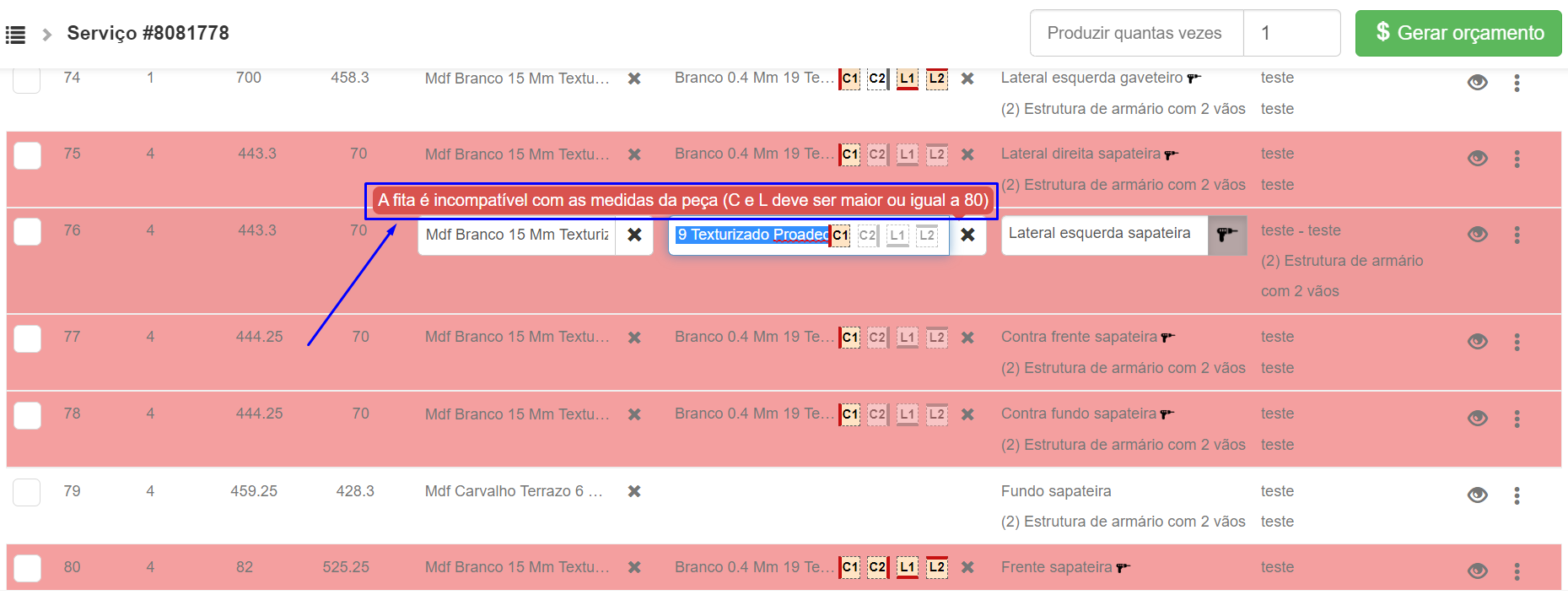

Mesmo que não haja colisão entre peças e componentes, o sistema pode bloquear o envio de uma peça se ela não atender aos requisitos de corte ou usinagem. Essas validações aparecem destacadas em vermelho na lista de peças.

Principais motivos de peça inválida

Abaixo, listamos os erros mais comuns e como você pode resolvê-los diretamente no projeto:

Peça menor que corte mínimo configurado pela Central

A peça tem dimensões abaixo do que a central aceita cortar. Para corrigir, é preciso alterar o tamanho da peça para o mínimo indicado na mensagem de erro.



Peça fora dos tamanhos mínimos e máximos para usinagem

Algumas usinagens (como furação) exigem espaço mínimo e máximo da peça para serem feitas. Para corrigir, é preciso remover a usinagem ou alterar a medida da peça.

Peça maior que a chapa de MDF disponível

A dimensão da peça é maior do que o tamanho máximo da chapa, que geralmente tem 2,75m. Para corrigir, é preciso diminuir o tamanho da peça.

Incompatibilidades de chapas e fitas

Chapas que não tem a espessura mínima para aplicação de fita de borda.

Fita mais estreita que a chapa

Fita com espessura menor que a da chapa definida na peça. Chapa de 25mm com fita de 19mm, por exemplo.

Tamanho mínimo da peça para aplicação de fita

Quando a peça de MDF é menor do que o necessário para aplicação de fitas, conforme as configurações da Central de Serviços. Para corrigir, é preciso remover a fita ou alterar a medida da peça para o mínimo indicado no alerta.

Boas práticas para evitar erros

Antes de gerar o orçamento ou enviar um projeto, siga estas orientações:

  • Sempre clique em "Validar módulo" após editar o móvel.
  • Use o modo raio-x para verificar a posição dos dispositivos e usinagens.
  • Conheça as práticas e limites de corte/usinagem da central escolhida para produzir seu projeto.
